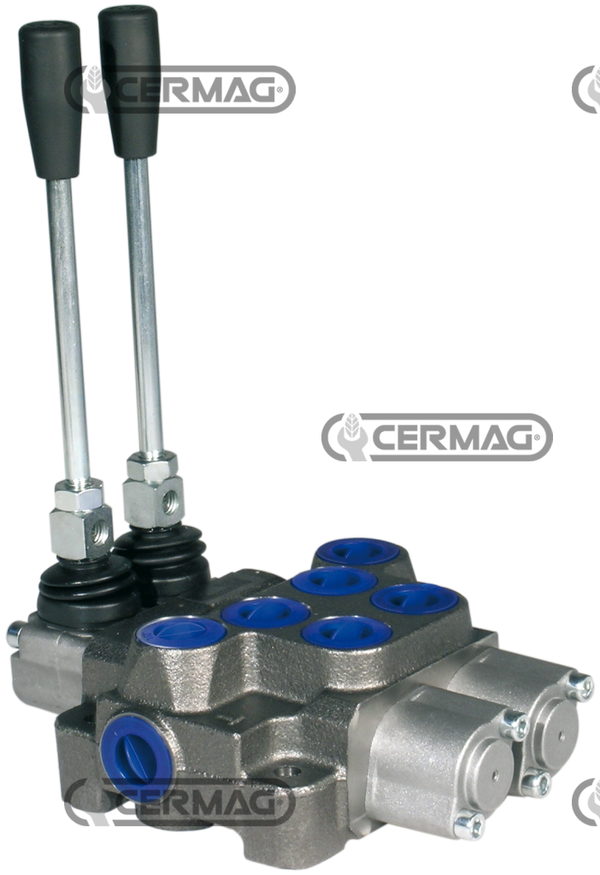

Distributore 2 leve predisposto per CARRY OVER Attacchi 1/2" Gas Circuito DE - DE

distributore DN 2 leve DE/DE att1/2

Descrizione

I distributori tipo DN hanno di serie la predisposizione per il collegamento in Carryover.
Il collegamento si realizza avvitando la bussola (indicata nella figura a lato, a codice DACO) nella sede lavorata. Dalla bussola ci si collega con un tubo al distributore a valle.
Se la bussola avvitata sul distributore viene tappata si trasforma il distributore a centro aperto in distributore a centro chiuso.

Dati

Modello DN

Portata 60 l/min

Pressione massima esercizio 250 Bar

Attacchi 1/2" Gas

Circuito leva 1 Doppio effetto

Circuito leva 2 Doppio effetto

Posizioni leva 1 0 - Fissa 1 - Ritorno a molla 2 - Ritorno a molla

Posizioni leva 2 0 - Fissa 1 - Ritorno a molla 2 - Ritorno a molla

Schema circuito

Schema posizione leve

Carry over 81821

Tipo centro chiuso John Deere 81821 , 80320

Schema di collegamento del carry over e del centro chiuso j. deere

peso netto 5.5 kg

CODICE ARTICOLO 80036
